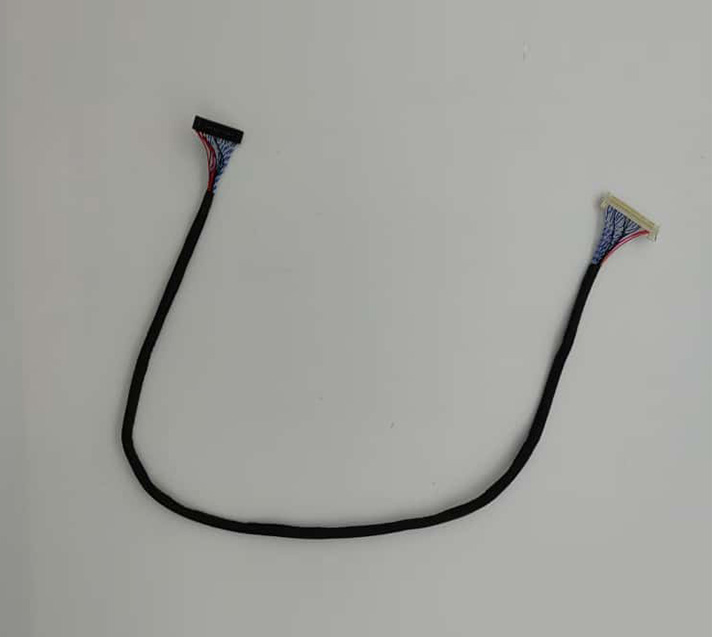

Kabel für 15,6 17 Zoll Bildschirm

Download PDF Send Message

Länge 60 cm Für 15,6 17 19 21,5 23,6 23,8 24 27 INCN Bildschirm

Kabel für 15,6 17 Zoll Bildschirm
B Schluss
Füße kümmern. Das Symbol
(auf dem Schild)		 Beschreibung Beschreibung Beschreibung
1        Der VCC                Power for panel (Netzspannung)
2        Der VCC             Power for panel (Netzspannung)
3        Der VCC             Power for panel (Netzspannung)
4        Der GND                  Ground (Fläche)
5        Der GND                    Ground (Fläche)
6        Der NC                            Der NC
7        Der O0-                LVDS ODD0-Signal (LVDS ungerade 0-Signale)
8        von O0 +                LVDS ODD0 + Signal (LVDS ungerade 0 + Signale)
9        Die O1-                LVDS ODD1-Signal (LVDS ungerade 1-Signale)
10      von O1 +                LVDS ODD1 + Signal (LVDS ungerade 1 + Signale)
11      Der O2-                LVDS ODD2-Signal (LVDS ungerade 2-Signale)
12      von O2 +                LVDS ODD2 + Signal (ungerade LVDS2 + Signale)
13      Der GND                  Ground (Fläche)
14      Der GND                  Ground (Fläche)
15      Die EC-             LVDS Even Clock-Signal (LVDS) Bearbeiten
16      Die EC +             LVDS EVEN Clock + Signal (LVDS Ingular Clock + Signal) Bearbeiten
17      Der O3-               LVDS ODD3-Signal (LVDS ungerade 3-Signale)
18      für O3 +               LVDS ODD3 + Signal (LVDS ungerade 3 + Signale)
19      Die E0-               LVDS Even0-Signal (LVDS gerade 0-Signale)
20      Für E0 +               LVDS Even0 + Signal (ungerade LVDS 0 + Signale)
21      Die E1-               LVDS Even1-Signal (LVDS gerade 1-Signale)
22      Der E1 +               LVDS Even1 + Signal (LVDS Ingular 1 + Signale) Bearbeiten
23      Die E2-               LVDS Even2-Signal (LVDS gerade 2-Signale)
24      Der E2 +               LVDS Even2 + Signal (ungerade LVDS2 + Signale)



a zum Ende
Modulseitiger Connector: UJU IS100-L30R-C23or Equivalent
User Side Connector: JAE FI-X30H oder Equivalent
Pin Nein              Das Symbol         Funktion                                  Erinnerungen
1                   Der Rx-      Negative Transmissionsdaten des Pixel 0 (ODD)
2                   Der RXO0 +      Positive Transmissionsdaten des Pixel 0 (ODD)
3                   Der RX1-      Negative Transmissionsdaten des Pixel 1 (ODD)
4                   für RXO1 +      Positive Transmissionsdaten des Pixel 1 (ODD)
5                   Der RXO2-      Negative Transmissionsdaten des Pixel 2 (ODD)
6                   für RXO2 +      Positive Transmissionsdaten des Pixel 2 (ODD)
7                   BIST ist       Bist Funktion                                  Die Note 1
8                   Der RXC-      Negative Transmission Clock (ODD) Bearbeiten
9                   Der RXOC +      Positive Transmission Clock (ODD) Bearbeiten
10                  Der RXO3-      Negative Transmissionsdaten des Pixel 3 (ODD)
11                  Der RXO3 +      Positive Transmissionsdaten des Pixel 3 (ODD)
12                  Der RXE-      Negative Transmissionsdaten des Pixel 0 (EVEN)
13                  Der RXE0 +      Positive Transmissionsdaten des Pixel 0 (EVEN)
14                  Der GND        Der Power Ground
15                  Der RXE1-      Negative Transmissionsdaten des Pixel 1 (EVEN)
16                 Der RXE1 +       Positive Transmissionsdaten des Pixel 1 (EVEN)
17                 Der GND         Der Power Ground
18                 Der RXE2-       Negative Transmissionsdaten des Pixel 2 (EVEN)
19                 Der RXE2 +       Positive Transmissionsdaten des Pixel 2 (EVEN)
20                 Der RXC-       Negative Transmission Clock (EVEN) Bearbeiten
21                 Die RXEC +       Positive Transmission Clock (EVEN) Bearbeiten
22                 Der RXE3-       Negative Transmissionsdaten des Pixel 3 (EVEN)
23                 Der RXE3 +       Positive Transmissionsdaten des Pixel 3 (EVEN)
24                 Der GND          Der Power Ground                                  Anmerkung 2
25                 Der CTL         * Reserviert für LCD-Hersteller (CTL_DVR)
26                  dieser         * Reserviert für LCD-Hersteller (CE_DVR)
27                  Der NC
28                 VDD ist
29                 VDD ist         Stromversorgung: +5V
30                 VDD ist
