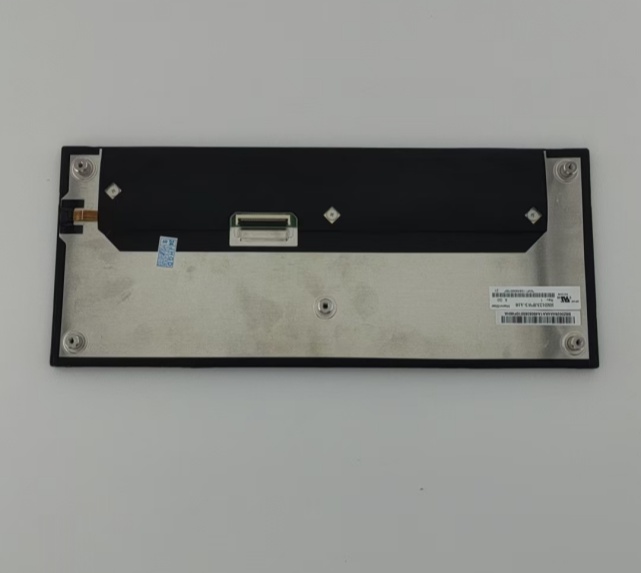

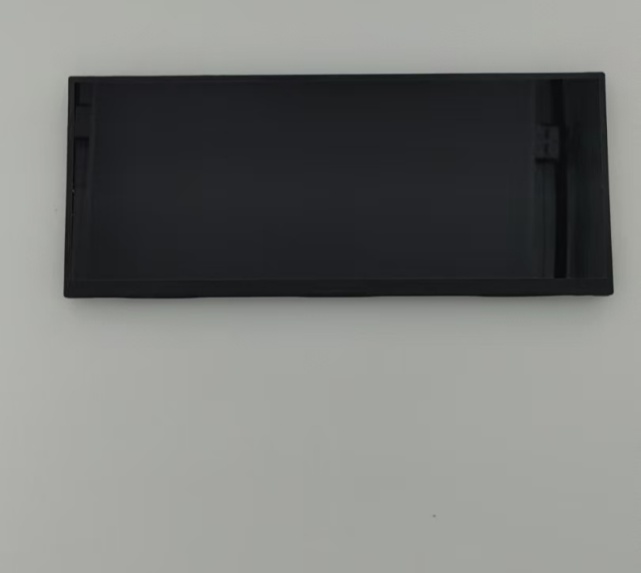

HSD123JPW3-A10-Anzeige

Kombiniertes Programm

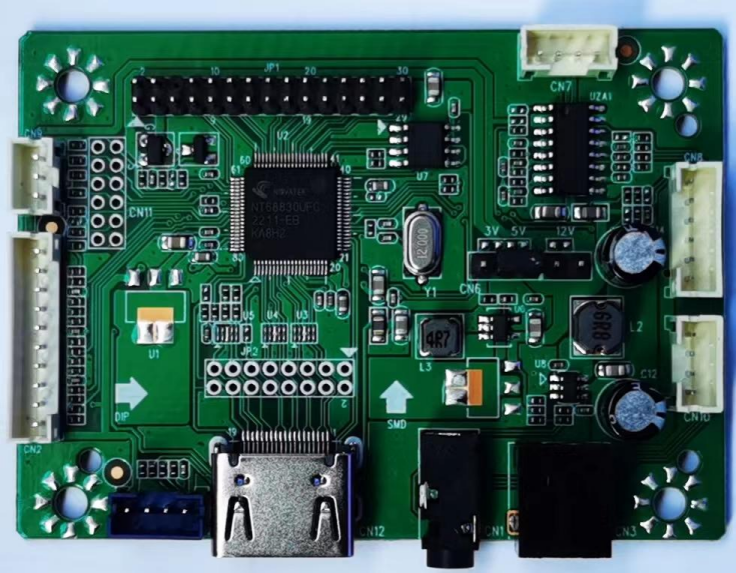

MH05N LCD-Controller-Hauptplatine mit Unterstützung für LCD-Panels mit Auflösungen bis 1920 * 1200, NT68830UFG auf dem Hauptchip.
Es vervollständigt das vom PC ausgegebene HDMI-Digitalsignal bis zum LVDS-Brief, den das LCD-Modul unterstützen kann
Nr. Umrechnung. Das Design wird hauptsächlich verwendet, um TFT-LCD-Panel mit der höchsten Auflösung zu verbinden.
WUXGA unterstützt bis zu 24 Bit. DCR (Dynamic Kontrast Regulation) mit Farbverstärkung.
Spezielle Funktionen wie die Color Engine machen die Farbwiedergabe realistischer, lebendiger und gleichzeitig HDCP-Funktion. Es verfügt über eine hervorragende OSD-Benutzeroberfläche und eine große Auswahl an OSD-Sprachen.
Außerdem werden Lautsprecher mit bis zu 3W unterstützt.
Die Software auf dem Motherboard wird online aktualisiert und die maximale Ausgangsauflösung wird bis 1920 * 1200 unterstützt.

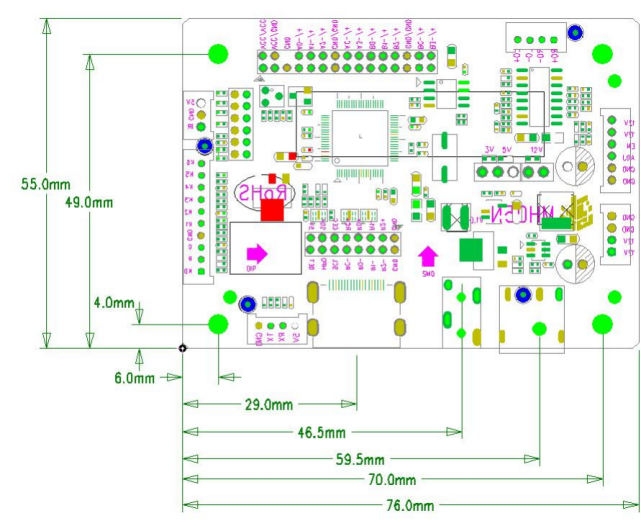

PCB-Größe und Spezifikationen
1. PCB-Dicke + Höhe der höchsten Teile ≤ 12mm
2, PCB-Länge = 76 ± 1 mm
PCB-Breite = 55 ± 1 mm
4, PCB-Board-Dicke = 1,2 ± 0,2 mm
Dieses Produkt ist geeignet für die allgemeine kommerzielle Nutzung und zu Hause, die Verwendung von Umgebungstemperatur: 0 ~+60 ° C.
Feuchtigkeit: ≤ 80%.
